přepínač hvězda-trojúhelník

Elektrotechnika

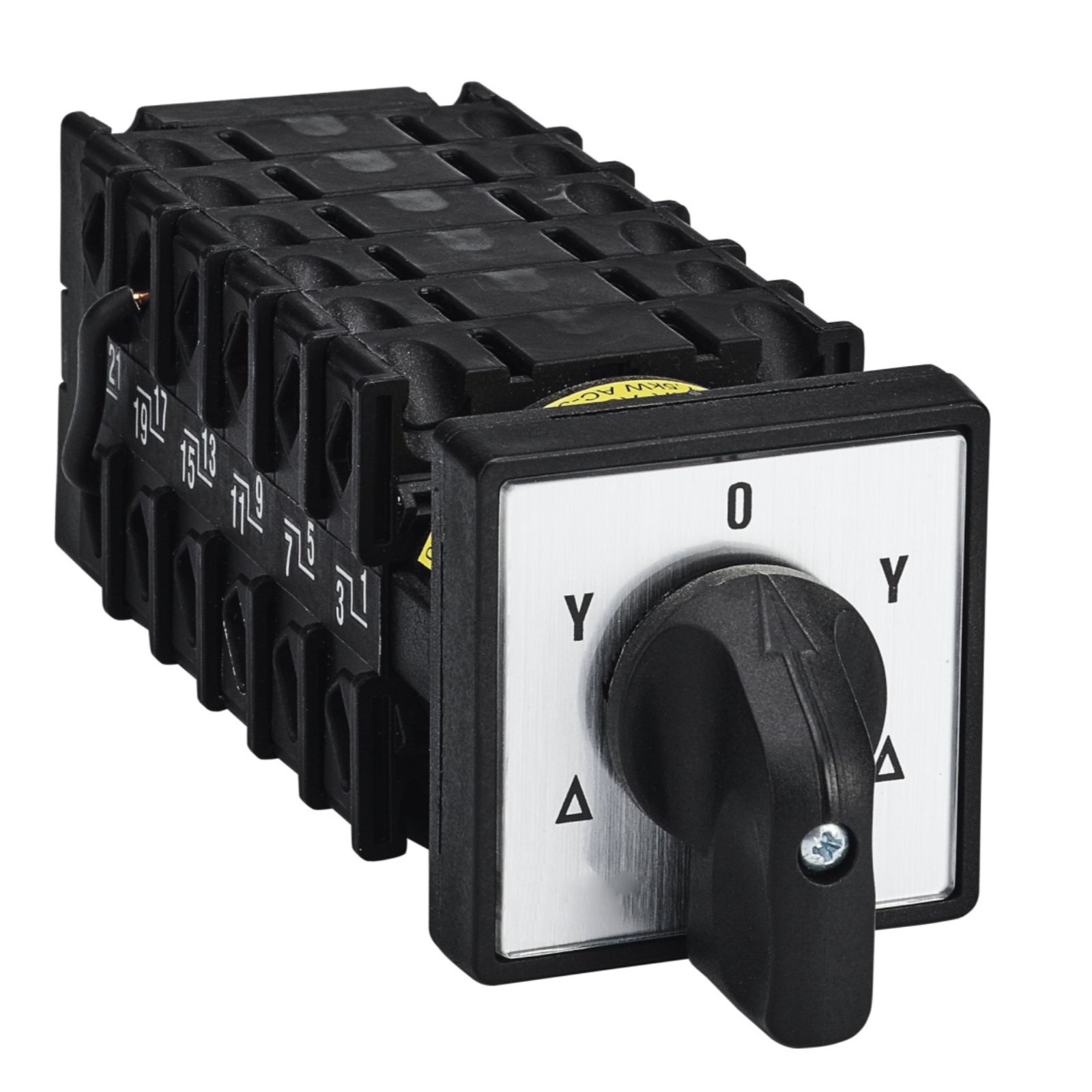

Přepínač Y-D – elektrický spínací přístroj, který má jednu polohu vypnutí a dvě polohy zapnutí (v jedné poloze se spojí statorové vinutí elektromotoru do hvězdy, ve druhé do trojúhelníka). Poloha zapnutí do hvězdy (Y) je polohou přechodnou, poloha zapnutí do trojúhelníka (D) je polohou provozní. Přepínačem hvězda-trojúhelník se zmenšuje záběrový proud (na třetinu plného záběrového proudu při zmenšení momentu na třetinu) při spouštění elektrického motoru. Přepojení z hvězdy do trojúhelníka se provádí buď samočinně časovým relé, ručně trojitým tlačítkovým ovladačem nebo otočným přepínačem při dosažení nejméně 85% jmenovitých otáček. Přepínač hvězda-trojúhelník se používá u výkonů motorů v rozsahu 4–15 kW. Některé přepínače jsou vybaveny změnou směru otáčení (reverzací), přepojením pořadí fází.

Datum vytvoření: 14. 3. 2000
Datum aktualizace: 17. 8. 2021
Autor: -red-
